2021-04-10
7475
BF-TR900是北峰按照數字通信標準精心打造的專業數字中繼臺。出色的通信品質和軍工標準工藝設計，產品支持作為中繼臺或基地臺部署，具備雙模衛星定位、IP互聯組網、北斗短報文、4G公網建鏈、智能互聯組網、同頻同播組網、撥打公網電話等一系列常規及選配功能，廣泛應用于城市消防、司法、森林防火、應急救援、國土安全、醫療救護等領域。
優質的人機交互界面

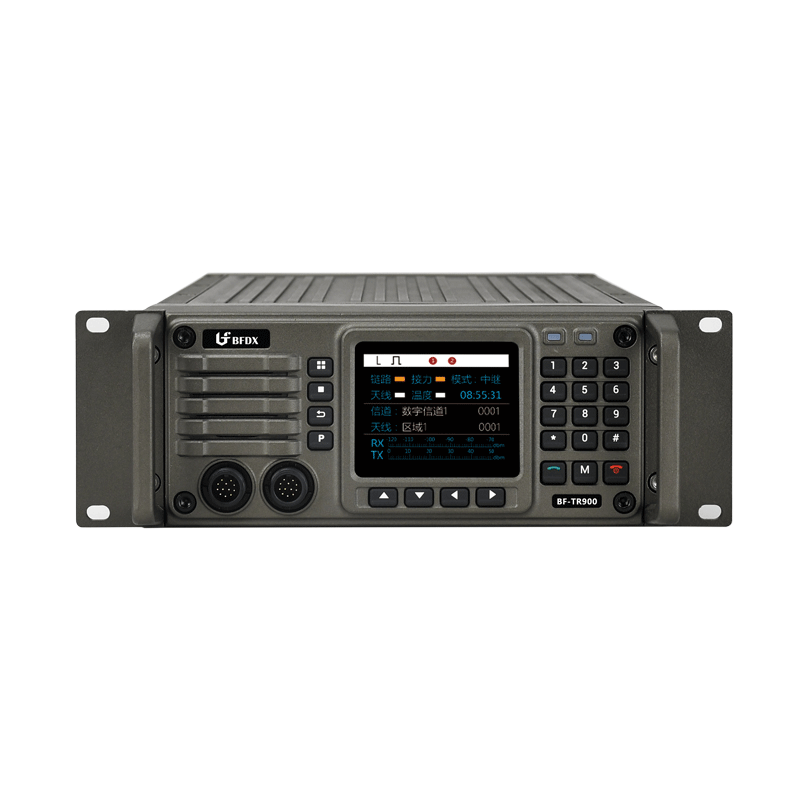

BF-TR900標配2.8英寸彩色屏幕，內置揚聲器用于監聽通話，全鍵盤設計實現無需外接控制器即可進行豐富的功能操作。此外，用戶還可通過手持式話筒配件得到面板分離式的操作體驗。
備注：手持式話筒BF-TC981為可選配件。
中繼+基地臺模式
BF-TR900數字中繼臺支持任意時隙中繼模式和基地臺模式，在中繼模式和基地臺模式下均可實現插話功能選。IP互聯可單選時隙1或時隙2，也可以全部參與互聯。多個異頻中繼臺之間通過有線IP網絡互聯互通，可對任意一個互聯狀態的中繼臺終端發起呼叫。
雙模衛星定位
BF-TR900數字中繼臺配置GPS+北斗衛星定位模塊?？蓪?shí)時定位并追蹤車輛地理位置、運動方向及軌跡，隨時查詢、存儲數據信息，方便管理層級的指揮與調度。
備注：定位是標配功能，衛星定位天線是可選配件。
IP互聯組網
通過IP網絡，可以將多個BF-TR900數字中繼臺構建成一個更大范圍的專業無線通信網絡，而且可以靈活地對這些中繼臺進行分組、信道重新劃分，從而能夠?qū)⑷粘Ｂ毷睾蛻?yīng)急情況下的用戶需求良好地結合在一起。
備注：設備標配支持最大4個站點的無中心IP互聯組網。
空口ID鑒權
只有通過ID認證合法的終端才能啟動激活中繼臺進行語音和數據業務轉發，從而避免非法用戶竊取、占用信道資源，影響用戶的正常通信。
優異的品質設計
BF-TR900數字中繼臺支持在50W功率下100%循環工作，采用全鑄鋁結構設計，散熱迅速。整機結構采用優質防水航空級接頭，IP54防塵防水等級適合于野外架設和車輛搭載等各種惡劣條件下長時間使用。
*智能互聯組網(選配)
BF-TR900數字中繼臺支持定制系統版本，接入智能互聯核心網，通過調度中心對中繼臺進行遠程配置，為覆蓋范圍內的終端提供可視化的指揮調度服務平臺。
*北斗短報文(選配)
BF-TR900數字中繼臺具備選裝北斗短報文通信功能，終端可以通過TR900中繼臺共享北斗通信模塊，最大化的利用了緊缺的衛星通信資源。
備注：北斗短報文需通過增購可選配件實現。
*同頻同播組網(選配)
BF-TR900數字中繼臺可選同頻同播功能，作為同頻同播的基站，可用于跨地區單頻點通信。僅需一組收發頻率實現廣范圍大區域的同頻覆蓋效果，有效解決無線通信的盲區問題。
*無線公網鏈路(選配)
BF-TR900支持通過手持式話筒撥打公網電話，有效解決了遠端站點無法通過窄帶與指揮中心互通的障礙，從而為臨時指揮站點提供了與外界通信的有效保障。
備注：手持式話筒BF-TC981為可選配件。
*無線公網鏈路(選配)
BF-TR900支持將手持式話筒作為IP鏈路，連接至調度指揮中心，即使在沒有寬帶公網網絡部署的場景下，指揮中心也能夠?qū)χ欣^覆蓋范圍內的終端進行指揮調度。
備注：手持式話筒BF-TC981為可選配件。
|
一般部分 |
|
|
頻率范圍 |
VHF：136-174MHz |
|
區域 |
TR900L：128 |
|
信道總數 |
TR900L：2048 |
|
信道間隔 |
12.5KHz /25KHz |
|
工作電壓 |
DC 13.8V (±15%) |
|
電流消耗 |
＜9A |
|
天線阻抗 |
50Ω |
|
外形尺寸 |
330mm(L)*218mm(W)*88mm(H) |
|
重量 |
≤6Kg |
|
發射部分 |
|
|
輸出功率 |
5-50W（連續發射） |
|
4FSK調制方式 |
12.5KHz 僅數據：7K60FXD |
|
鄰道功率 |
≥60dB |
|
雜散射頻分量 |
-36dBm<1ghz-30dbm>1GHz |
|
數字語音編碼器 |
AMBE |
|
接收部分 |
|
|
靈敏度 |
3%BER≤0.35μV |
|
頻率穩定度 |
≤±0.5ppm（無定位） |
|
鄰道選擇性 |
≥60dB |
|
互調抗擾性 |
≥70dB |
|
雜散響應 |
≥70dB |
|
阻塞 |
≥95dB |
|
額定音頻輸出功率 |
2W(8Ω) |
|
環境指標 |
|
|
工作溫度范圍 |
-30℃—+70℃ |
|
存儲溫度范圍 |
-40℃—+85℃ |
|
沖擊和振動 |
按MIL-STD-810G標準 |
|
防濕 |
按MIL-STD-810G標準 |
|
IP防護等級 |
IP54 |
